Historier og billeder

Spændende projekt med takthjul til fyldemaskine

opgaven var opmåling af defekt emne , tegning af den og fremstilling af nyt emne.

Spændende opgave hvor 5 akset fræsning er nødvendig.

Specielt emne . enkeltstyk med pæne overflader og efterfølgende pudset op.

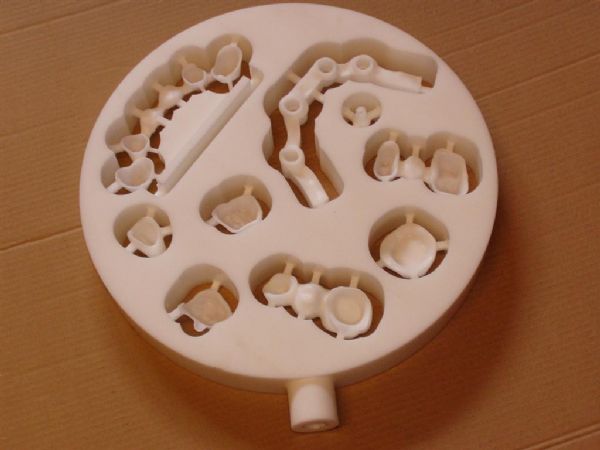

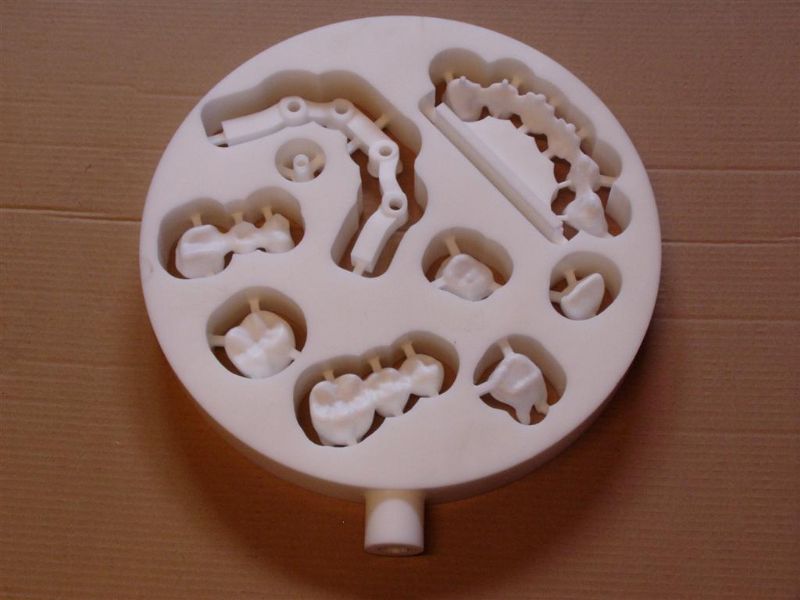

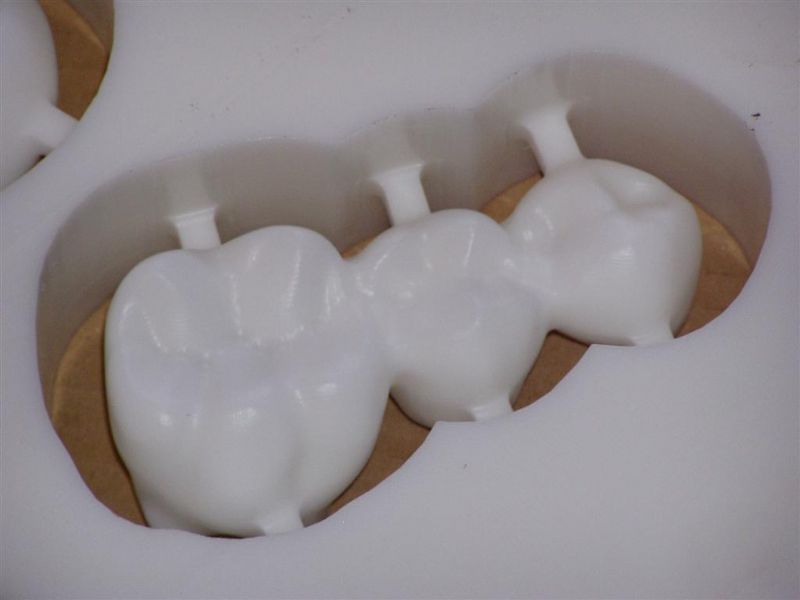

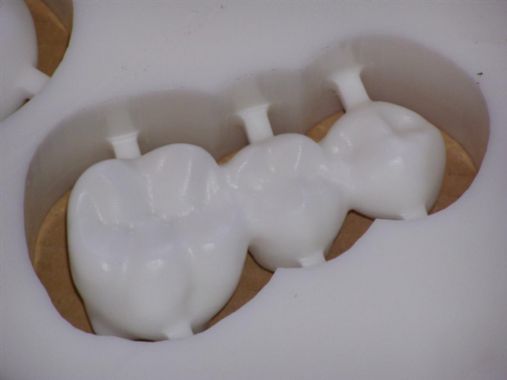

Demo emne til Messe 5X forstørrelse

Dental

Demo af dentalfræsning i 5X størrelse
Skal bruges på messe

Er fræst fra begge sider i plade 60 mm x 470 mm x 470 mm
Fremstillingstiden ca 1 døgn

Solo-tech.dk

Demo

3 tænder

Holdeværktøj til sprøjtestøbt emne

Specialopstilling

Her kan man se et specialværktøj fremstillet for at kunne efterbearbejde sprøjtestøbte emner, der er huller fra 4 sider, så der er lavet 4 forskellige holdeplader med hver sin udfræsning.

Bor

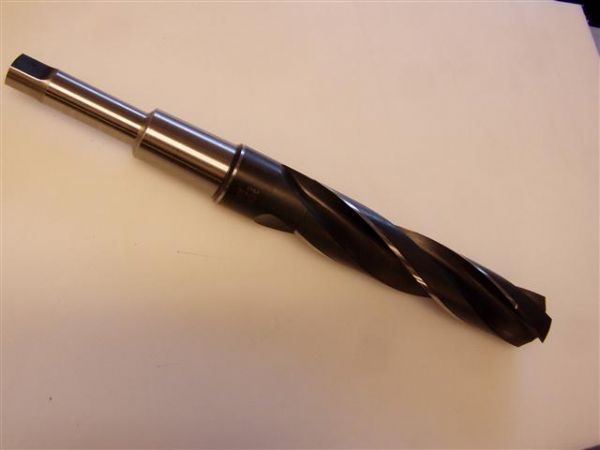

Special slebet bor

Rundslibning af bor så den kan sættes op i en spændetangspatron i bearbejdningscenter istedet for at bruge konussen, desuden blev boret slebet ned fra 35 til 34.5 mm
Boret er et spec treskærs bor. Jeg laver mange små specialopgaver på min rundsliber.

Optimering af proces

Optimering

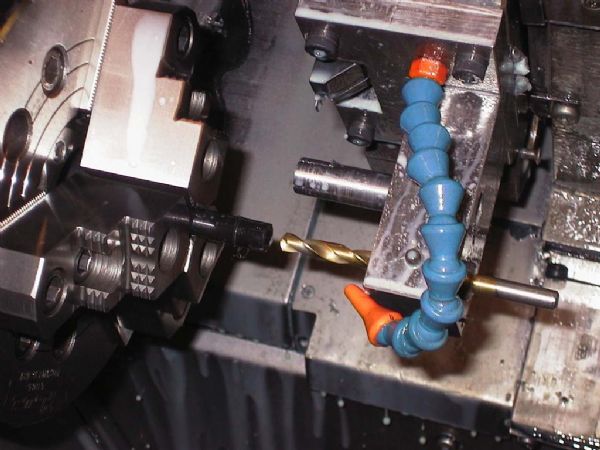

Ind imellem er det nødvendigt at tænke lidt anderledes, på min lille Mazak drejebænk er skiftetiden mellem 2 værktøjer ca 6 sekunder, jeg skulle bruge 3 værktøjer, og lave rigtig mange skiver, så jeg lavede en holder så jeg kunne bruge både bor, fremtræk og stikstål uden at skifte værktøj, det gjorde at jeg kunne lave emnerne til en fornuftig pris.

Holdeværktøj

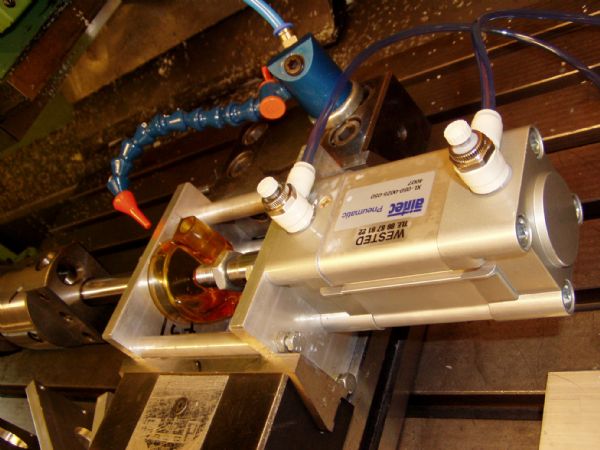

Holdeværktøj til opkravning af bøsning

Holdeværktøj til beskyttet værksted, Lavet for at medarbejderne på det beskyttede værksted kunne krave et tyndt messing rør op i en boremaskine (som presse)

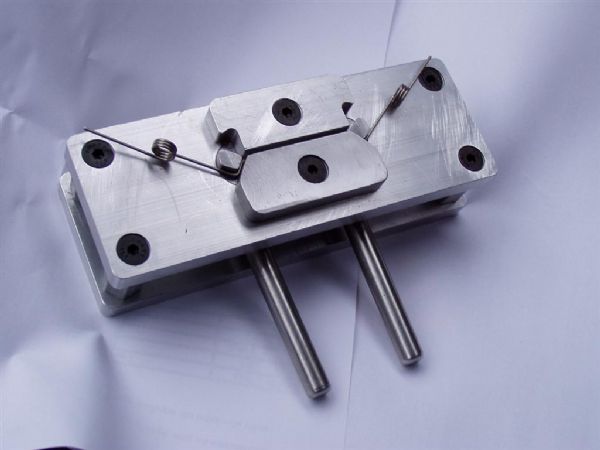

Bukkeværktøj

Bukkeværktøj til fjeder

Brugerene af bukkeværktøjet arbejder på et beskyttet værksted, så der var en del at tage hensyn til. Operatøren måtte ikke komme til skade, så derfor valgte jeg den manuelle udgave. Det skulle ikke være sådan at fjedrene kunne vendes forkert og ej heller at de kunne bukkes for meget, derudover skulle det også går hurtigt at bruge bukkeren, uden at det belastede operatøren.
Opgaven lykkedes til kundens tilfredshed.

Borelære

Borelære til stålplade

Brugerene af borelæren arbejder på et beskyttet værksted.
Man havde forsøgt at bore pladerne i et skruestik i deres boremaskine , men man havde problemer med at lave opstillingen præcis nok. Desuden var der brugere der var bange for de spåner der blev kastet af boret.
Jeg blev så kontaktet for at løse opgaven, så den både var præcis, kunne bore 2 forskellige udgaver og var sikker at bruge.
På billedet ses min løsning som kunden var yderst tilfreds med.

Medicinglasholder

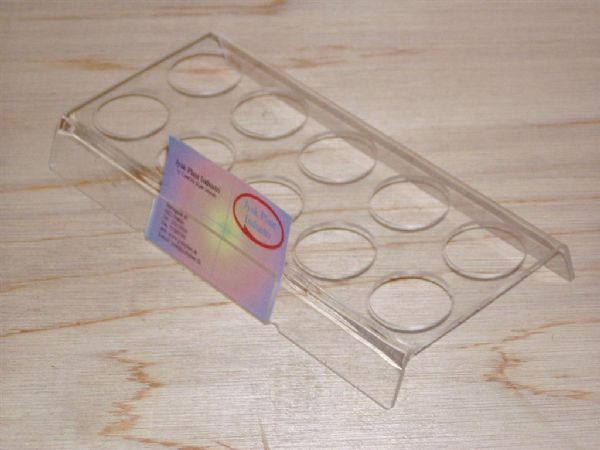

Medicinglasholder til sygehus

Jeg faldt ved en fest i snak med en af gæsterne som havde hørt at jeg løste mange forskellige opgaver. Hun havde et problem med nogle rustfrie bukkede medicinglasholdere hvor man satte en Dymo strimmel på forsiden med patientens navn. Der var bare det problem at limen på dymestrimlen ikke kunne vaskes af i opvaskeren selv om den brugte kogt vand. holderene var stadig klistrede og det rustfrie fik en mærkelig grå og kedelig overflade af de mange vaske. Jeg foreslog at lave dem i klar akryl som jeg fræste og bukkede så der var en spalte til et stykke papir med patientens navn.
De var desværre nødt til at vaske holderne op i hånden, men denne løsning kunne de leve med. Efter at have fremstillet et par prøver valgte man at det var løsningen i fremtiden.
Jeg har nu lavet dem de sidste 5 år 1-2 gange årligt med seriestørrelser op til 50 stk i 2 udgaver hhv 8 og 10 huls.
Kunden var tilfreds med løsningen.
